Beschreibung

Produktbeschreibung

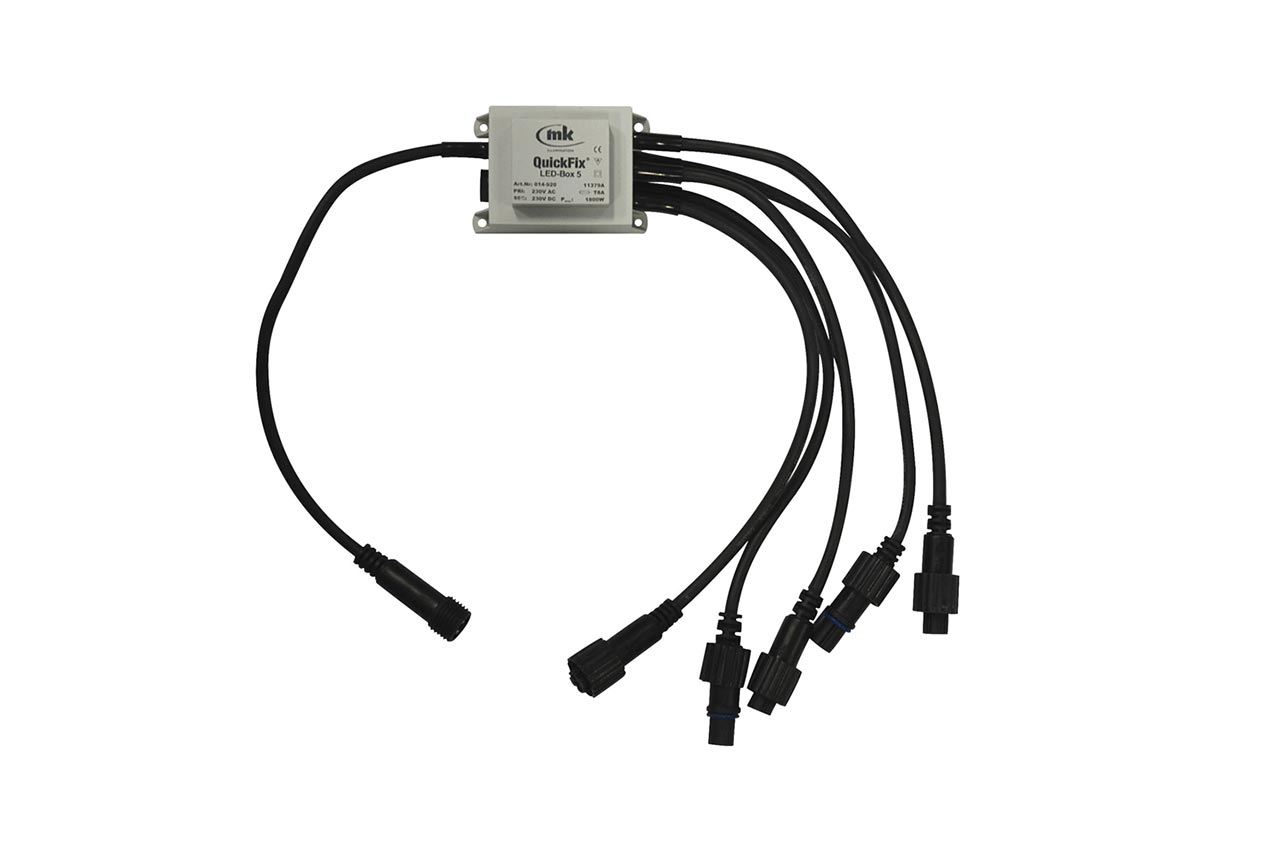

Verteiler auf 5 Ausgänge für max. 1800 Watt

Technische Daten
Strom: 220-240V – 50 Hz
Max. 1800 Watt Gesamtbelastung
Schutzart: IP 67
Überlastsicherung
Lieferung ohne Anschlusskabel

Montage
Das Standard-Anschlusskabel für Lichterketten kann mit max. 480 Watt belastet werden.
Bei größeren Lichtprojekten kann man diese Verteilerbox verwenden, die eine Gesamtauslastung von 1800 Watt hat.
Dadurch erspart man sich einige Anschlusskabel.

Die Box benötigt im Eingang AC (Wechselstrom), also Hausstrom.
Intern wandelt die Box auf DC um, was die Ketten zum Leuchten bringt.

Zusätzlich ist eine Überlastsicherung vorhanden mit T8,0A/250V

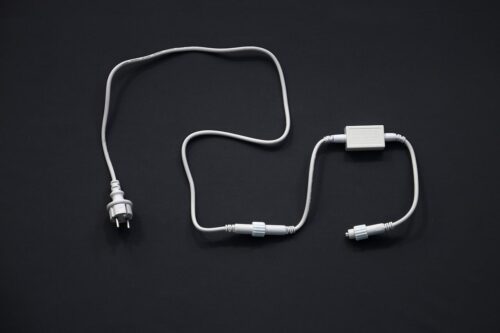

Für den Strom wird ein zusätzliches Anschlusskabel benötigt mit der Nummer 71550-001
Das Anschlusskabel hat keinen AC/DC Wandler, da der schon in der Box enthalten ist.

Der Anschluss an die 5 Ausgänge können alle genutzt werden, jedoch ist für alle 5 Ausgänge
die maximale Auslastung zusammen 1800 Watt, also nicht je Ausgang , sondern zusammen.
Man kann aber auch an einen Ausgang max. 1800 Watt anschließen und die anderen Ausgänge ungenutzt lassen,
jedoch müssen diese dann richtig verschlossen werden.
Kalkulieren Sie deshalb den Bedarf an Leistung und schließen Sie entsprechend an.

Verbindung an die Lichterketten
Die Lichterketten haben Adapter, um diese oder andere Teile miteinander zu verbinden.
Dabei werden lediglich die Adapter der Teile/ Lichterketten zusammengesteckt und mit einer
bereits vorhandenen Schraubmuffe gesichert.
Zusätzlich ist bei den Lichterketten ein Wärmeschrumpfschlauch dabei, der über die Adaptermuffen
gestülpt wird und mit einem Wärmegerät verschrumpft wird.

Koppelsystem Schutzart IP 67
Produktinformationen “QuickFix®
Die Kabel für Outdoor (Aussen) Lichterketten und Zubehör ist durch blaue Markierungen an den Adaptern gekennzeichnet
Nur Artikel mit dieser Markierung sind untereinander koppelbar.
Das System erfüllt die Schutzart IP67,
D.h. hoher Schutz gegen Feuchtigkeit – Staubdicht – zeitweiliges Untertauchen
Bedingung: richtige Handhabung – richtige Installation.

Zudem haben die Adpater dieses System einen Verpolungsschutz,
Die Lichterketten benötigen zum Leuchten DC (Gleichstrom),
dabei ist in dem Anschlusskabel des Systems ein AC-DC Gleichrichter vorhanden,
der den Hausstrom AC(Wechselstrom) in DC (Gleichstrom) umwandelt.
Wird die Polung innerhalb des Lichtsystems gewechselt leuchten die Lichterketten nicht,
deshalb sind in den Adaptern Sperrmechanismen vorhanden, die das verhindern.
Falls man dennoch, aus irgendeinem Grund, die Polung falsch herstellt, leuchten die Lichterketten nicht.

Weitere Vorteile
230 Volt System – ein Netzteil (Trafo) wird nicht benötigt
Einfache Handhabung
Segmente austauschbar
Geringer Strombedarf, auch bei größeren Projekten
Beliebig ergänzbar, auch nach längerer Zeit
Bei Ausfall von LED’s leuchtet die Lichterkette weiter

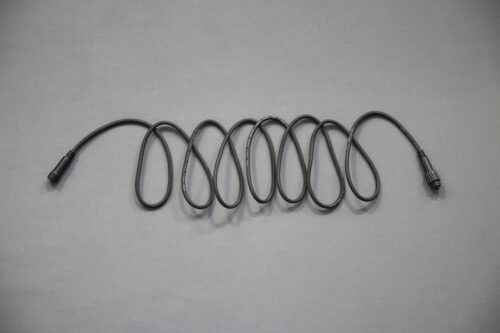

Durch das vorhanden Angebot für Zusatzverlängerungen, Verteilern usw.
wird die Planung von kleinen oder großen Lichtprojekten vereinfacht.

Vorgängersystem
Sie können die Vorgängerversion dieses Systems mit IP 44 nicht direkt an das System IP 67 koppeln
Haben Sie noch Lichterketten des Vorgängersystems so kann man mit Hilfe eines Zusatzadapters
von dem Vorgänger auf das neuere System koppeln oder umgekehrt.
Dieser Adapter hat die Artikelnummer 71560-799.



Herstellerangaben
MK Illumination Handels GmbH
Trientlgasse 70
6020 Innsbruck
Österreich
+43 (0)512 2024300
