Beschreibung

Produktbeschreibung

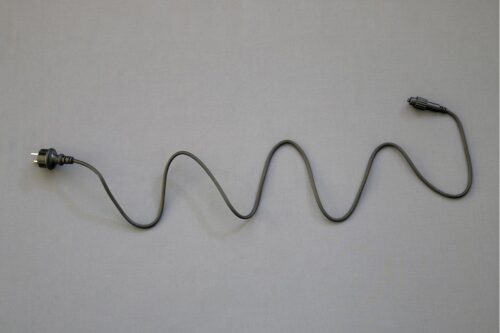

Anschlusskabel 230 Volt für LED Lichtsystem QuickFix®

Technische Daten
Länge: 180 cm Länge
Strom: 220-240V – 50 Hz
Kabelfarbe: Schwarz
Schutzart: IP 67
Max. Anschlussmöglichkeit bis 480 Watt

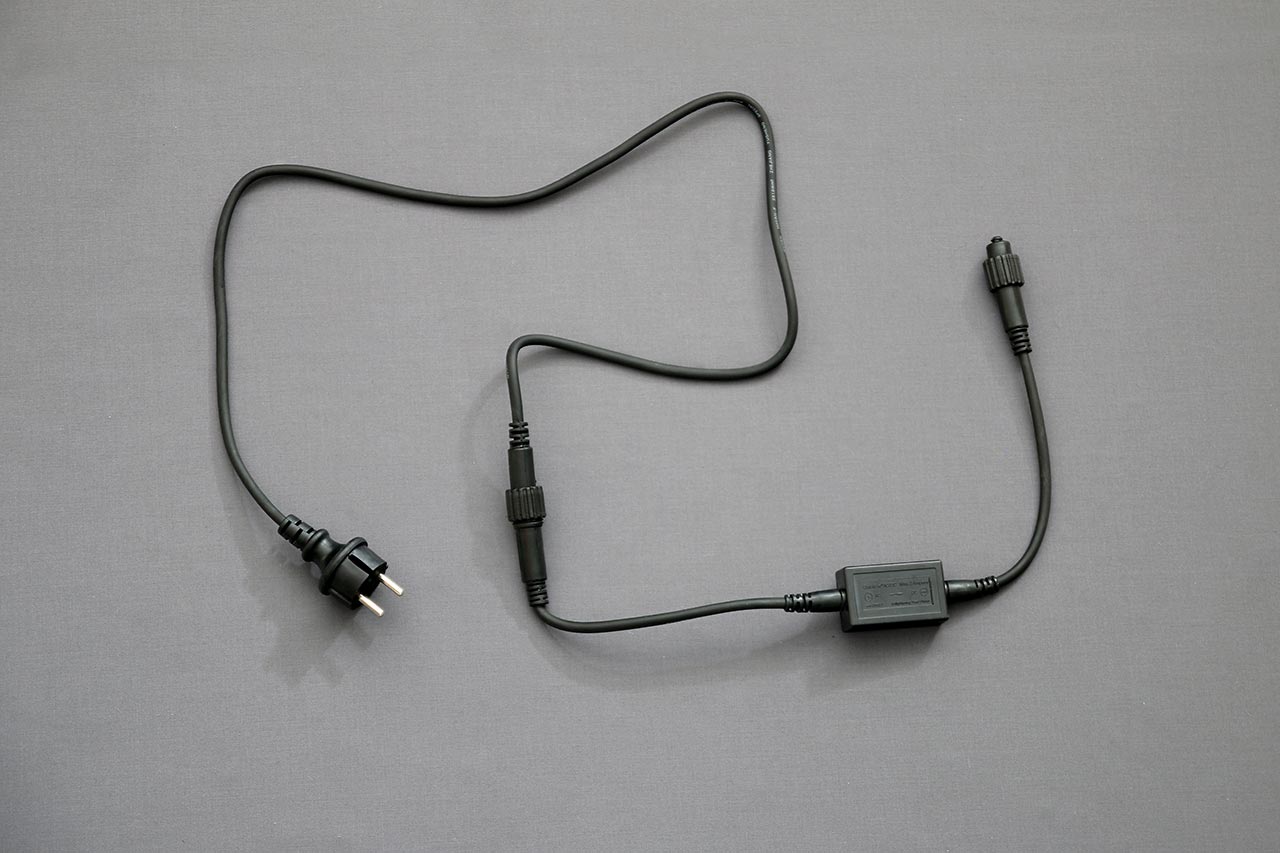

Das Anschlusskabel hat in der Zuleitung eine AC/DC Adapter
Der Adapter ist kein Netzteil und es ist kein Trafo , sondern ein Wandler.
Das Lichtsystem benötigte 230 Volt DC (Gleichstrom)
Da aus dem Hausstrom AC (Wechselstrom) kommt, wandelt dieser
Adapter den Wechselstrom in Gleichstrom um.

Montage
Für jede Lichterkette wird ein Anschlusskabel benötigt, das extra bestellt werden muss
Sollen mehrere Lichterketten zu einer Länge verlegt werden, wird für alle Ketten zusammen
ein Anschlusskabel benötigt.

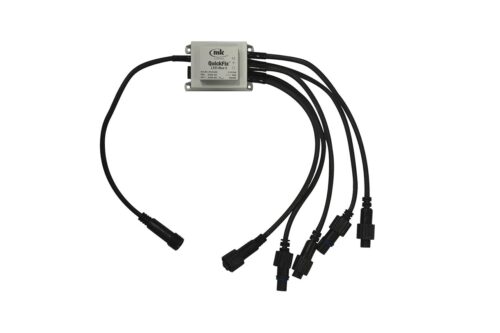

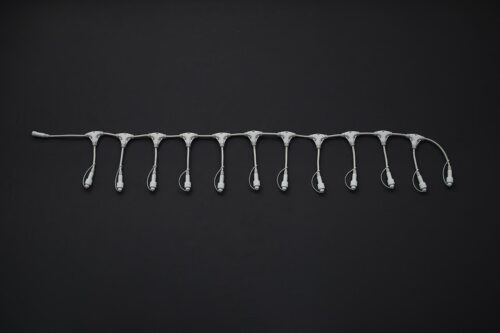

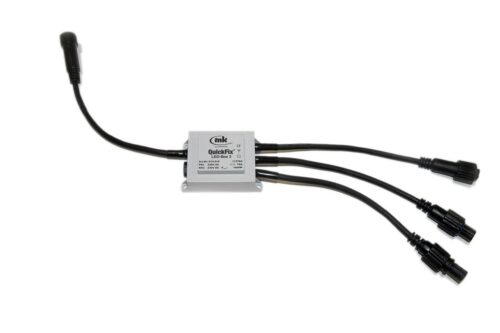

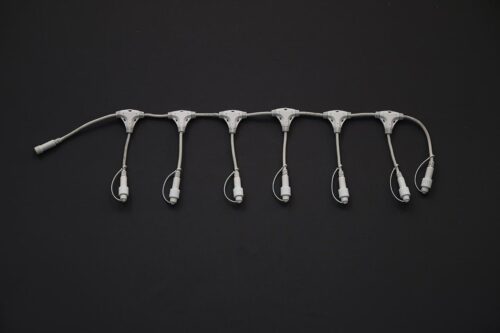

Falls die Lichterketten in mehrere Abzweigungen verlegt werden sollen, besteht die Möglichkeit
Verteiler zu verwenden, mit denen vom Hauptkabel in verschiedene Richtungen abgezweigt werden kann.

Die max. Leistung des Anschlusskabels ist 480 Watt.
Die Leistung der zu installierenden Lichterketten werden summiert und auf die Leistung der Zuleitung abgestimmt.
Es empfiehlt sich eine kleine Leistungsreserve mit einzuplanen, d.h. gehen Sie nicht an das Maximum der möglichen Leistung.
Bei größeren bzw. wichtigen Lichtprojekten empfehlen wir immer einige Anschlusskabel in Reserve zu haben.

Die Lichterketten haben Adapter, um diese oder andere Teile miteinander zu verbinden.
Dabei werden lediglich die Adapter der Teile/ Lichterketten zusammengesteckt und mit einer
bereits vorhandenen Schraubmuffe gesichert.
Zusätzlich ist bei den Lichterketten ein Wärmeschrumpfschlauch dabei, der über die Adaptermuffen
gestülpt wird und mit einem Wärmegerät verschrumpft wird.

Koppelsystem Schutzart IP 67
Produktinformationen “QuickFix®
Die Kabel für Outdoor (Aussen) Lichterketten und Zubehör ist durch blaue Markierungen an den Adaptern gekennzeichnet
Nur Artikel mit dieser Markierung sind untereinander koppelbar.
Das System erfüllt die Schutzart IP67,
D.h. hoher Schutz gegen Feuchtigkeit – Staubdicht – zeitweiliges Untertauchen
Bedingung: richtige Handhabung – richtige Installation.

Zudem haben die Adpater dieses System einen Verpolungsschutz,
Die Lichterketten benötigen zum Leuchten DC (Gleichstrom),
dabei ist in dem Anschlusskabel des Systems ein AC-DC Gleichrichter vorhanden,
der den Hausstrom AC(Wechselstrom) in DC (Gleichstrom) umwandelt.
Wird die Polung innerhalb des Lichtsystems gewechselt leuchten die Lichterketten nicht,
deshalb sind in den Adaptern Sperrmechanismen vorhanden, die das verhindern.
Falls man dennoch, aus irgendeinem Grund, die Polung falsch herstellt, leuchten die Lichterketten nicht.

Weitere Vorteile
230 Volt System – ein Netzteil (Trafo) wird nicht benötigt
Einfache Handhabung
Segmente austauschbar
Geringer Strombedarf, auch bei größeren Projekten
Beliebig ergänzbar, auch nach längerer Zeit
Bei Ausfall von LED’s leuchtet die Lichterkette weiter

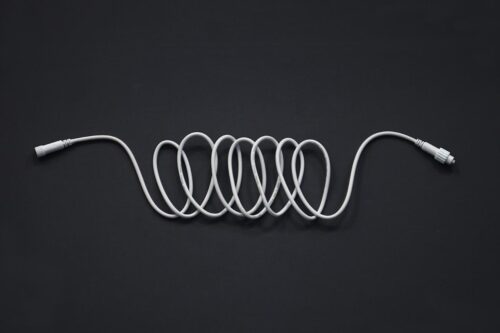

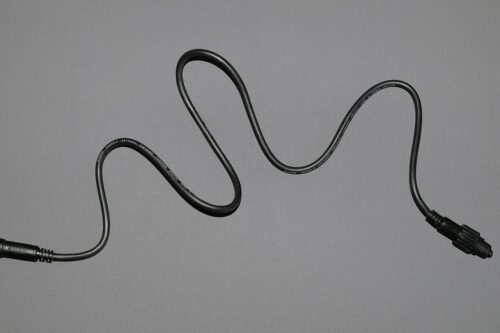

Durch das vorhanden Angebot für Zusatzverlängerungen, Verteilern usw.
wird die Planung von kleinen oder großen Lichtprojekten vereinfacht.

Vorgängersystem
Sie können die Vorgängerversion dieses Systems mit IP 44 nicht direkt an das System IP 67 koppeln

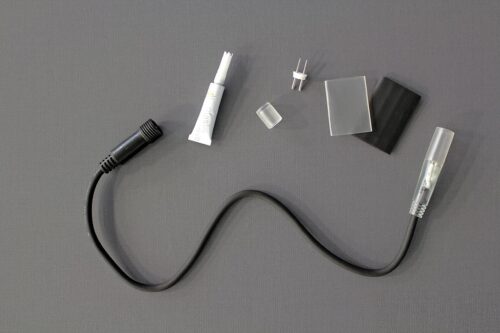

Haben Sie noch Lichterketten des Vorgängersystems so kann man mit Hilfe eines Zusatzadapters
von dem Vorgänger auf das neuere System koppeln oder umgekehrt.
Dieser Adapter hat die Artikelnummer 71560-799.



Herstellerangaben
MK Illumination Handels GmbH
Trientlgasse 70
6020 Innsbruck
Österreich
+43 (0)512 2024300
