Beschreibung
Beschreibung
Schraubbare Kunststoff-Fassung für Illu-Kabel
Incl. Dichtring
Bei entsprechender Montage auch für Aussen verwendbar
Im Aussenbereich muss der Dichtring verwendet werden
Max. können Leuchtmittel verwendet werden bis 25 Watt
Fassungshöhe 5 cm
Farbe: Schwarz

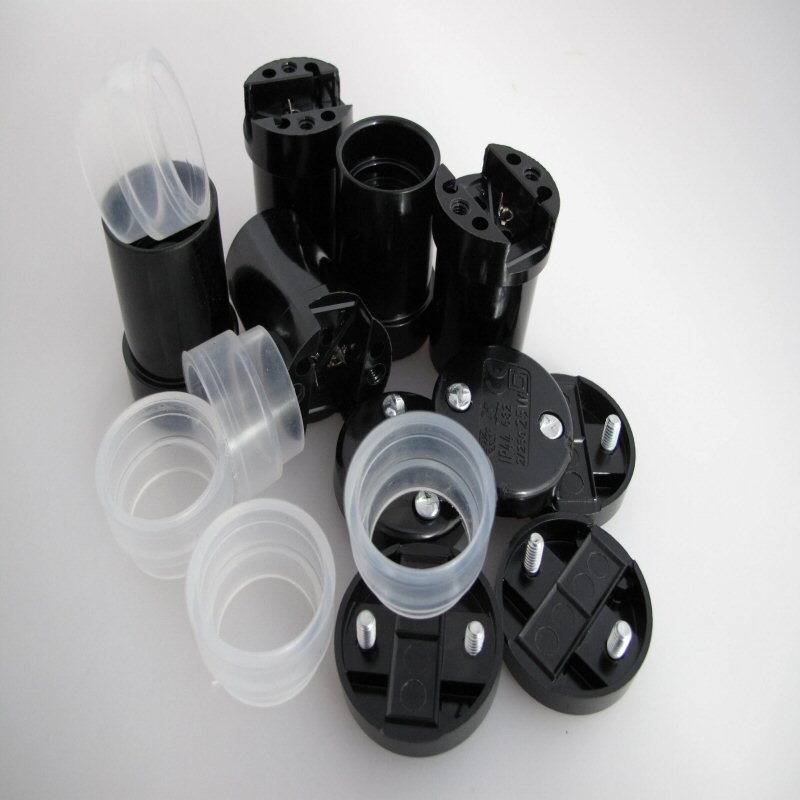

Bestandteile 5 Stück
Fassung E 14
Deckel mit 2 Schrauben
Dichtring klar
Befestigungsart: Schraubbefestigung
Kunststoff Fassung (Thermoplast) mit Anschraubdeckel und Schrauben
Zugelassen für max. 25 Watt Glühlampe
Das Verschrauben des Deckels auf das Fassungsgehäuse wird mit einem
Standard Schlitz Schraubenzieher (etwas größere Klinge) vollzogen.
Dabei muss beachtet werden, das die Schrauben so konzipiert sind, das
ein Lösen der Schrauben nach dem Einschrauben nicht mehr möglich ist.
Planen Sie deshalb vor dem Verschrauben die Abstände der Fassungen
auf dem Illu Kabel.
Nach VDE – Norm dürfen Fassungen nur noch mit dieser Art von Schrauben
verkauft werden.
Der Grund dafür liegt drin, das beim Verschrauben der Fassung die beiden
Schneidkontakte der Fassung in das Kabel dringen und dabei kleine Löcher
verursachen und damit Kontakt zur Aderleitung des Kabels bekommen.
Nennstrom 16 A
Nennspannung AC 250 V
Schutzart IP 44
Zertifikate ENEC VDE
CE Kennzeichnung
RoHs konform
Beachten Sie aber die max. Belastbarkeit des Illu Kabels (max. 3000 Watt)
IP 44 Aussenanwendung ist gewährleistet:
– bei richtiger Montage
– richtiges Leuchtmittel
– Benutzung des Dichtringes
Es empfiehlt sich nach einiger Zeit die Dichtringe zu erneuern.
Sonstige Anfragen technischer Art oder Zusammenstellung beantworten wir gerne.
Herstellerangaben
Vossloh-Schwabe Deutschland GmbH
Stuttgarter Straße 61/1
73614 Schorndorf
Deutschland
info.vsv@vossloh-schwabe.com
